O que é um circuito integrado?
Em electrónica, um circuito integrado (também conhecido como CI, microcomputador, micro-chip, chip de silício, chip ou chips) é um circuito electrónico miniaturizado (composto principalmente por dispositivos semicondutores), que tem sido produzido na superfície de um substrato fino de material semicondutor.
Os circuitos integrados são usados em quase todos os equipamentos electrónicos usados hoje e revolucionaram o mundo da electrónica.
Em electrónica, um circuito integrado (também conhecido como CI, microcomputador, micro-chip, chip de silício, chip ou chips) é um circuito electrónico miniaturizado (composto principalmente por dispositivos semicondutores), que tem sido produzido na superfície de um substrato fino de material semicondutor.
Os circuitos integrados são usados em quase todos os equipamentos electrónicos usados hoje e revolucionaram o mundo da electrónica.
Tipos de encapsulamentos:
Existem vários tipos de encapsulamentos desenvolvidos para as placas de circuito impresso, os quais são usados dependendo do hardware em questão. Por exemplo, o PGA (Pin Grid Array) é usado bastante em micro processadores, implementando uma matriz de pinos que circula o chip principal da CPU. Este modelo possui algumas variantes, como o PPGA, e o FC-GPA, os quais são usadas em processadores muito famosos, como o Pentium III e 4
Existem vários tipos de encapsulamentos desenvolvidos para as placas de circuito impresso, os quais são usados dependendo do hardware em questão. Por exemplo, o PGA (Pin Grid Array) é usado bastante em micro processadores, implementando uma matriz de pinos que circula o chip principal da CPU. Este modelo possui algumas variantes, como o PPGA, e o FC-GPA, os quais são usadas em processadores muito famosos, como o Pentium III e 4
Outro modelo muito usado é o Ball Grid Array, cujos pinos são em formato de bolas, usado bastante em chipsets de placas mãe e em algumas placas de vídeo e CPUs.
Sendo um modelo mais antigo, o Dual In-Line Package foi um dos encapsulamentos mais usados desde a década de 70. Seu uso é recomendado para módulos menores, utilizando de uma quantidade reduzida de pinos, normalmente em formato de ganchos.
SIL – Single In Line
Alguns integrados pré-amplificadores, e mesmo alguns amplificadores de certa potência, para áudio, apresentam esta configuração.

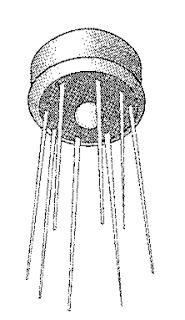

Cápsulas metálicas TO-5
Têm um corpo cilíndrico metálico, com os terminais dispostos em linha circular, na sua base.
A contagem dos terminais inicia-se pela pequena marca, em sentido horário, com o componente visto por baixo.
Têm um corpo cilíndrico metálico, com os terminais dispostos em linha circular, na sua base.
A contagem dos terminais inicia-se pela pequena marca, em sentido horário, com o componente visto por baixo.
